SEC-03 / MATERIAL MĂRUNT

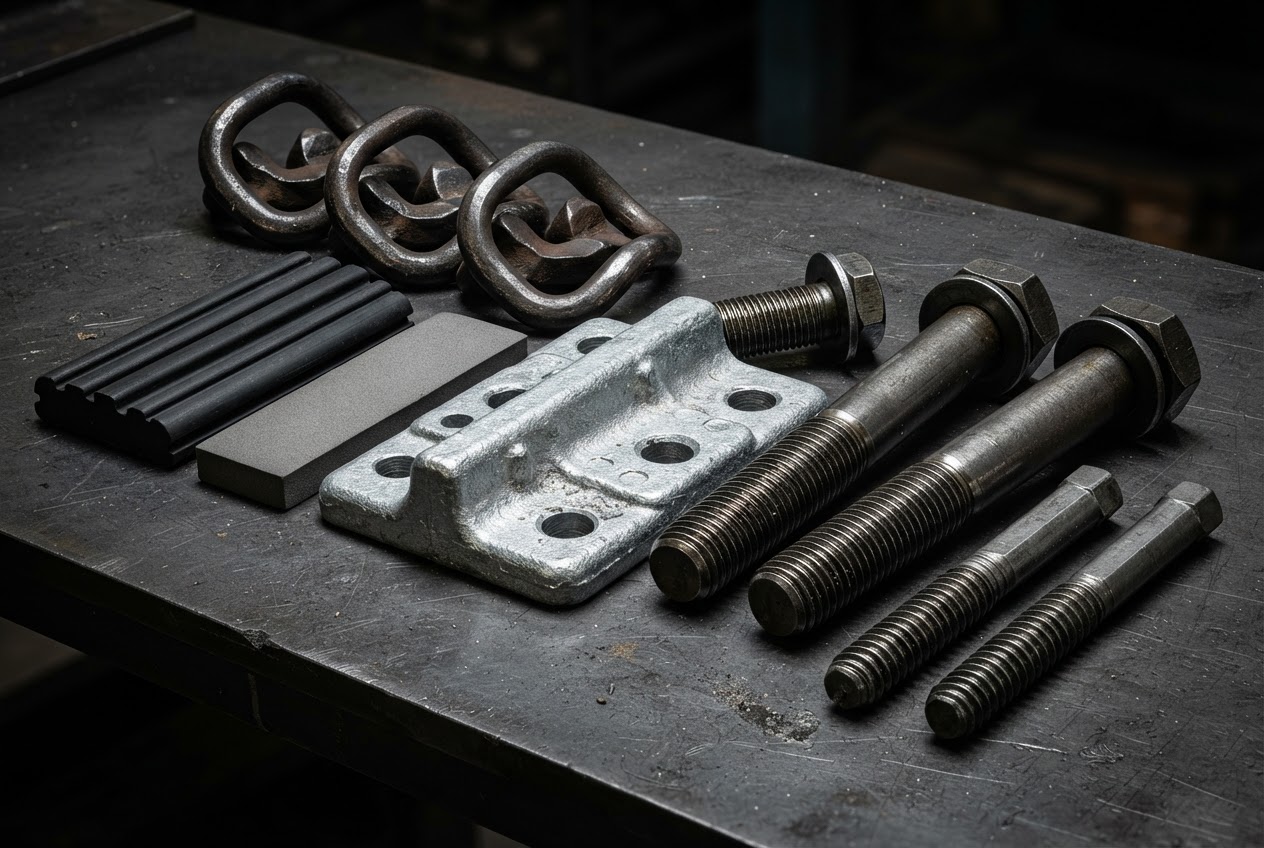

Material Mărunt de Cale

Componente de fixare și îmbinare a căii ferate: tirfoane, cleme elastice, plăci de așezare, eclise, șaibe și garnituri — tratate termic și protejate anticoroziv, conforme UIC 864, EN 14399 și EN 14832.

Descarcă Catalog Tehnic PDF
SEC-03/ MATERIAL MĂRUNT

Categorii de produse

Componente de fixare și îmbinare a căii ferate: tirfoane, cleme elastice, plăci de așezare, eclise, șaibe și garnituri — tratate termic și protejate anticoroziv, conforme UIC 864, EN 14399 și EN 14832.

M-01 / ProdusEN / AFER

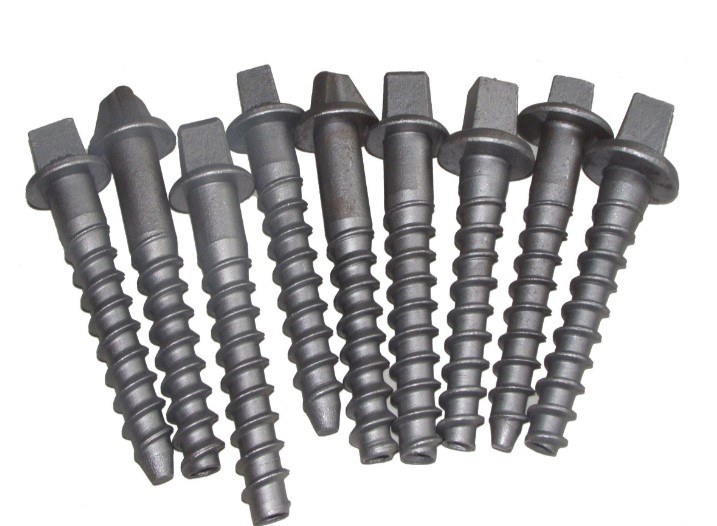

Tirfoane și Buloane
AFER CertificatUIC 864
Stoc Disponibil

Tirfoane și Buloane

Buloane verticale, buloane de eclisă, tirfoane tip U și V pentru fixare și îmbinare.

SECȚIUNE / ProfilTirfon Ss 8×170
LTirfon Ss 8×170
Date tehnice · M-01
Specificații tehnice
TipFilet / ØLungime (mm)Clasă rezistențăTratamentStandard
Tirfon U (Ss)Ø 24 / M24150 / 160 / 1705.6Fosfatat / uleiatUIC 864-1
Tirfon VØ 24165 / 1805.6 / 8.8GalvanizatUIC 864-1
Tirfon Ss 8×150Ø 241505.6FosfatatUIC 864-1
Tirfon Ss 8×170Ø 241705.6FosfatatUIC 864-1
Bulon eclisă orizontalM22 / M24 / M27110–1605.6 / 8.8FosfatatEN 13674 / UIC
Bulon verticalM22 / M24 / M2765–905.6 / 8.8FosfatatUIC 864
Crampoane (scoabe)16 / 18 mm——FosfatatLinii industriale
M-02 / ProdusEN / AFER
Cleme și Sisteme de Prindere Elastică
AFER CertificatVossloh / Pandrol
Stoc Disponibil

Cleme și Sisteme de Prindere Elastică

Sisteme K, SKL 12/14 și Pandrol pentru prinderea elastică a șinei pe traversă.

SECȚIUNE / ProfilSKL 14
SKL 14 · clemă elastică
Date tehnice · M-02
Specificații tehnice
TipForță (kN)MaterialTratamentSistemAplicație
Clemă K (Kpo)8–10Oțel 38Si7CălireSistem KLinie curentă
SKL 128–10Oțel 38Si7Călire + fosfatVossloh WMagistrală
SKL 149–12Oțel 38Si7CălireVossloh W 14HV / magistrală
Pandrol e-Clip8–12,5Oțel elasticCălirePandrolLinie curentă
Pandrol Fastclip10–12,5Oțel elasticCălirePandrol FCLinie de stație
Prindere KSrigidă / semiOțelGalvanizatTip KSIndustrial
Clemă de montaj—Oțel S235VopsitMenghinăMontaj șantier
M-03 / ProdusEN / AFER
Plăci de Așezare, Clești & Eclise
AFER CertificatEN 14832
Stoc Disponibil

Plăci de Așezare, Clești & Eclise

Plăci K din fontă, eclise laminate 49E1/60E1, eclise izolate și clești pentru șină.

SECȚIUNE / ProfilPlacă K / Eclisă 60E1
L eclisăPlacă K / Eclisă 60E1
Date tehnice · M-03
Specificații tehnice
TipDimensiune (mm)MaterialGăuriTratamentStandard
Placă K ( Rippenplatte )370 × 170Fontă GS4—Sistem K / UIC
Placă cu înclinare 1:20la profilOțel S2354GalvanizatEN 13481
Placă de reparațiela profilOțel4 / 6VopsitÎntreținere
Eclisă 49E1 / S49620 × 4 găuriOțel R2604—EN 13674
Eclisă 49E1 6 găuri820Oțel R2606—EN 13674
Eclisă 54E1 / UIC54920Oțel R2606—EN 13674
Eclisă 60E1 / UIC60920 / 980Oțel R2604 / 6—EN 13674
Eclisă izolată 49/60la profilOțel + izolator4 / 6Electro-izolantUIC 864-2
Cleşte șină Tip 40 / 40Aprofil 40Oțel forjat—CălirePrindere rigidă
Cleşte șină Tip 49profil 49E1Oțel forjat—CălirePrindere rigidă
Cleşte șină Tip 54 / 54Eprofil 54E1Oțel forjat—CălirePrindere rigidă
Cleşte șină Tip 60profil 60E1Oțel forjat—CălirePrindere rigidă
M-04 / ProdusEN / AFER
Garnituri, Șaibe, Inele și Tălpi Elastice
Standard ENIndustrial
Stoc Disponibil

Garnituri, Șaibe, Inele și Tălpi Elastice

Șaibe grower, inele de resort, tălpi din cauciuc/HDPE (K49B, K49L, K60B, K60L) și dibluri.

SECȚIUNE / ProfilȘaibă / Talpă K60
Șaibă / Talpă K60
Date tehnice · M-04
Specificații tehnice
TipDimensiuneMaterialDuritateRolStandard
Șaibă elastică dublu-inelM22 / M24 / M27Oțel 60Si7HRC 44–50PreîncărcareEN 13481
Șaibă growerM22 / M24Oțel călitHRC 40BlocajDIN 127
Inel de resortØ 22–27Oțel elasticCălireMenținere cupluUIC 864
Talpă cauciuc K49B140 × 160 × 6EPDM70 Shore AAmortizareEN 13481
Talpă cauciuc K49L140 × 180 × 6EPDM70 Shore AAmortizareEN 13481
Talpă HDPE K60B150 × 170 × 6PolietilenăHDPEIzolațieEN 13481
Talpă HDPE K60L150 × 190 × 6PolietilenăHDPEIzolațieEN 13481
Garnitură eclisăla profilCauciuc EPDM70 Shore AEtanșareEN 14832
Dibluri pentru traverseØ 35 / Sdü 25HDPE / PA—Prindere în betonVossloh W
Placă sprijin metalicăla profilOțel S235—Reparație talpăÎntreținere
SEC-03-T/ Parametri cheie

Date tehnice esențiale

5.6 / 8.8 / 10.9

Clase de rezistență buloane/tirfoane

EN ISO 898-1
Galvanizat la cald

Protecție anticorozivă

EN ISO 1461
38Si7 / 60Si7

Oțel elastic pentru cleme și șaibe

EN 10089
EPDM / HDPE

Materiale garnituri și tălpi

Rezistent UV / ozon
SEC-RFQ/ Cerere de ofertă

Ofertă — Material mărunt

Specifică piesa, dimensiunea și cantitatea. Dispunem de stoc diversificat pentru livrare rapidă pe șantier.
